Se realizará una simulación donde cada participante analizará los voltajes y corrientes que conducen por cada uno de los componentes de un rectificador trifásico.

Que el participante analice los componentes del rectificador trifásico.

• Sala de Pc con conexión a internet
• Software LTSpice (http://www.linear.com/designtools/software/)

En esta actividad realizarás la simulación de rectificado trifásico, lo que te permitirá entender mejor el comportamiento del voltaje y la corriente que circula por cada componente. Esta actividad es individual.

1. Será necesario contar con un paquete que te permita simular circuitos electrónicos, una opción es utilizar LTSpice que cuenta con herramientas suficientes para realizar la actividad, además de que ser un software libre. La descarga se puede realizar a través de la siguiente liga: http://www.linear.com/designtools/software/.
2. Desarrolla en una simulación el circuito que aparece en la figura 10.1, la carga será representada con una resistencia de 1k Ω y un valor de voltaje de 120V. Recuerda incluir el desfase en las fuentes.
3. Corre la simulación, recuerda que dependiendo del simulador utilizado, la referencia de las mediciones puede hacer que se obtengan valores erróneos, por ejemplo, al querer medir el voltaje sobre la carga y el de la fuente. ¿Por qué crees que sucede esto?
4. Tomando en cuenta lo anterior, mide la magnitud y forma de onda del voltaje en las fases. De igual manera, mide la magnitud y forma de onda del voltaje en la carga. Describe el comportamiento del voltaje en la carga, si te sirve de ayuda, observa el voltaje en la fuente referenciado desde la carga y viceversa.
5. Observa la magnitud y forma de onda de la corriente en la carga. Describe el comportamiento de ésta apoyándote en la corriente presentada en los diodos y la fuente.
6. Si agregamos una inductancia a la carga, ¿en que afectaría nuestras mediciones?, ¿en qué escenario podrían variar nuestros resultados?

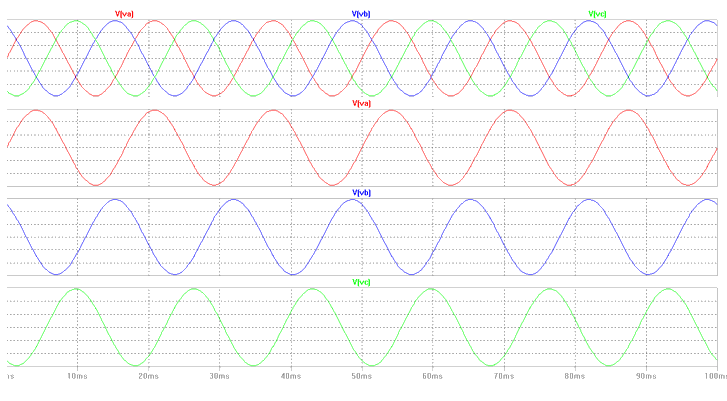

7. Realiza un reporte donde incluyas las imágenes de cada punto con la explicación correspondiente. Se aconseja ampliamente que en lugar de incluir imágenes con las señales sobre puestas, estas se desplieguen en diferentes gráficas, como se muestra a continuación.

Un reporte que incluya descripción de la simulación, resultados y comparación entre tipo de cargas vía Blackboard.

El participante realizará una búsqueda de información de las estructura utilizadas por los rectificadores industriales para control de motores.

Que el participante reconozca las aplicaciones de rectificadores trifásicos y su funcionamiento.

Computadora con conexión a internet

1. Muchos de los controles que motores de corriente directa utilizan electrónica de potencia en su implementación. Busca información de controladores industriales de motores de corriente directa comerciales.
2. Encuentra las topologías utilizadas en las conexiones de potencia para la conversión de alterna a directa; esta información se encuentra comúnmente en los manuales de los equipos.
3. De acuerdo a la topología que presenta el convertidor, describe el comportamiento que presenta el flujo de la corriente y el voltaje en carga. En ocasiones estos diagramas incluyen los circuitos de protección y de control de disparo, lo importante es entender la estructura general del rectificador
4. Realiza un resumen donde incluyas los puntos anteriores.

Realiza la entrega de tu resumen a través de Blackboard.
