Actividad 2: Comportamiento del transistor


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante realizará la simulación de un circuito donde un transistor recibe una señal rectificada y descubrirá las causas del comportamiento del mismo.

Que el participante entienda el funcionamiento del transistor y refuerce el uso de herramientas de apoyo.

  • Sala de PC
  • Software LTSpice (Simulador de circuitos de libre utilización)

En ocasiones es necesario recibir una señal "sincronizada" con la red, por lo que es necesario un circuito que realice la función de detectar los cruces por cero o enviar pulso en determinado momento de la señal.

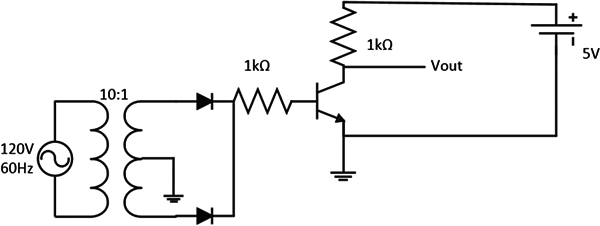

  1. En equipo, comenten el comportamiento que tendrá el siguiente circuito y el comportamiento del voltaje que se presentará en Vout Apoyándose en algún paquete computacional, realicen el circuito con los valores mostrados.


  2. Una vez terminado, procedan a realizar la simulación y observen si el resultado obtenido concuerda con el que se había previsto, de no ser así, ¿Cómo se comportó? ¿A qué se debe?

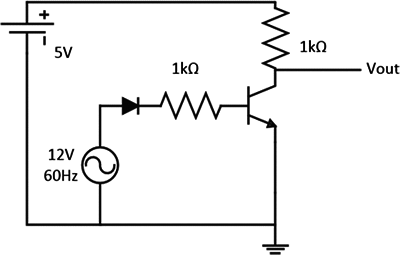

  3. Realicen ahora la simulación del circuito de abajo.


  4. Verifiquen nuevamente su comportamiento y corroboren si coincide con su teoría
  5. Realicen un reporte y una presentación con la descripción del procedimiento y los resultados obtenidos.
Concepto Ponderación
Presentación de resultados prácticos y mediciones en circuito.

40%

Descripción de los resultados obtenidos y comparación entre datos esperados y obtenidos.

40%

Presentación de reporte de resultados.

20%

Realiza la entrega de tu reporte y presentación a través de Blackboard.


Tarea 2: Uso de transistores en la actualidad


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante investigará acerca de las áreas de aplicación donde el tiristor y los semiconductores afines prevalecen ante otros dispositivos semiconductores debido a sus características.

Que el participante conozca las aplicaciones y áreas que puede tener el tiristor.

Computadora con conexión a internet

  1. Busca toda la información posible para que tengas claro el tema del tiristor. Deberás tener información sobre qué es, cómo se ve físicamente, para qué sirve, cuáles son sus ventajas comparado con otros dispositivos, sus principales aplicaciones y estudios futuros.
  2. Realiza un cuadro sinóptico con la información anterior.
  3. Complementa tu cuadro sinóptico con imágenes representativas.
  4. Escribe en menos de 140 caracteres qué es el tiristor.
Concepto Ponderación
Cuadro sinóptico con la definición y descripción detallada del tiristor.

60%

Frase resumida en menos de 140 caracteres.

40%

Realiza la entrega de tu cuadro sinóptico a través de Blackboard.
