El participante realizará un circuito simple para controlar el voltaje sobre una carga utilizando un tiristor.

Que el participante comprenda el desarrollo de un circuito eléctrico de control para un tiristor.

Equipo:

• 2 Fuente de voltaje variable (120V/60Hz)
• 1 Osciloscopio

Herramientas:

• 1 Pinza de corte angular
• 1 Pinza profesional para micro corte
• 2 sets de cable banana (cables banana, BNC, clavija)

Consumibles:

• 1 Protoboard
• 1 Resistencia (3.9kΩ, 1/2W)
• 1 Potenciómetro (100kΩ)
• 1 Foco (Incandescente con base)
• 2 Tiristores (Serie 40TPS Vt <1.45V@40A, Itsm=500A, Vrrm=800-1200V)
• 3 metros de cable de cobre (Cable telefónico categoría 5 o 6)

En la actualidad existen controladores de voltaje conocidos como dimmers, los cuales son comúnmente utilizados en iluminación de casas. Para la actividad de este tema se realizará este tipo de control utilizando un tiristor.

Implementarás un control básico para el disparo de un tiristor.

Deberás llevar a cabo lo siguiente:

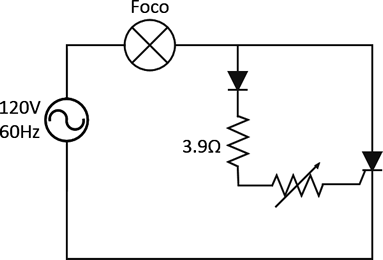

1. Implementa el circuito presentado en la imagen de abajo.







2. Verifica la operación de este circuito, lleva el potenciómetro a su valor máximo y varíalo hasta que encienda el foco. Observa que sucede si se continúa variando.
3. Utilizando como apoyo el osciloscopio, observa la forma de onda del voltaje en la carga. Mide valores de voltaje obtenidos a diferentes niveles.
4. Ahora observa la forma de onda del voltaje en la el tiristor. Mide valores de voltaje obtenidos a diferentes niveles.
5. Realiza un reporte y una presentación con el procedimiento realizado y los resultados obtenidos.

Realiza la entrega de tu reporte a través de Blackboard.

Existe una gran variedad de usos de los circuitos integrados, por lo que el particpante investigará acerca de algunas de ellas con mira a electrónica de potencia.

Que el participante conozca las diversas aplicaciones de los circuitos integrados.

Computadora con conexión a internet

1. Busca información sobre las aplicaciones que tienen diferentes tipos de circuitos integrados como los amplificadores operacionales, temporizadores, contadores. Ejemplos de estos son el LM741, el LM311, LM555, etcétera.
2. Realiza un pequeño catalogo en el que incluyas la información e imágenes que representen las aplicaciones que encontraste.

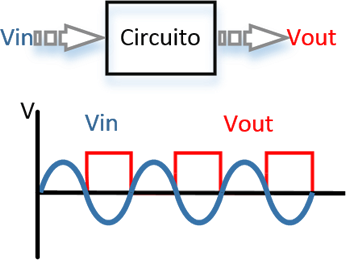

3. En la figura de abajo se observa el sistema de un amplificador operacional, en particular el dispositivo LM311.







4. Determina la configuración básica que se emplea y el nombre común de esta configuración.
5. Elabora un reporte de dos cuartillas con la información recabada.
6. Realiza una presentación en Prezi en la que describas lo anterior, de manera gráfica. Deberás guardar la liga para que la compartas con tu maestro, incluida en tu reporte.

Realiza la entrega de tu reporte a través de Blackboard.
