Actividad 7: Selección de componentes de disipación de calor


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante analizará un caso en el que se presenta equipo comercial, en el cual deberá seleccionar el componente que considere que cumple con los requisitos, indicando su justificación.

Que el participante seleccione equipo para el diseño de un convertidor.

Sala de Pc con acceso a internet.

  1. Para esta actividad deberás realizar la selección de un disipador de calor para un dispositivo semiconductor, el cual permitirá que el convertidor pueda seguir trabajando en condiciones desfavorables. La información relevante se presenta en el siguiente caso de estudio.
  2. Se desea utilizar un IGBT de International Rectifier en un convertidor CD-CD para controlar un motor de corriente directa en un carro eléctrico, teniendo una potencia máxima de 100W, el modelo del componente utilizado es IRGSL14C40L. Sin embargo, la temperatura del ambiente y la radiación solar provoca que en el compartimiento donde se encuentra el convertidor se presenten temperaturas de hasta 50°C.
  3. Es por esto que deberás desarrollar un reporte donde indiques la selección de un disipador térmico eficiente en espacio e incluyas el proceso realizado para esto, incluyendo las referencias de la información utilizada.
  4. Si no se incluyera un disipador adicional, ¿cuál sería la temperatura máxima a la que podría trabajar el dispositivo? Señala las referencias de la información que valida tu resultado.
Concepto Ponderación
Correcta identificación de información.

30%

Selección del disparador térmico y justificación de la misma.

40%

Respuesta a la pregunta de la instrucción 4.

30%

Realiza la entrega de tu reporte a través de Blackboard.


Tarea 7: Rectificadores en componentes comunes


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante buscará equipos cotidianos que contengan los componentes y estructuras de los rectificadores monofásicos de media onda y rectificadores monofásicos no controlados.

Posteriormente analizará a grandes rasgos la estructura de un rectificador.

Familiarizar al participante con los elementos semiconductores y las estructuras utilizadas en los rectificadores.

Computadora con conexión a internet

¿Sabías que muchos aparatos utilizan convertidores electrónicos? Desde los aparatos de casa hasta los equipos necesarios para cargar las baterías de un vehículo eléctrico.

  1. Indaga en los cargadores de tu laptop o tu celular y revisa qué tipo de voltaje utilizan para funcionar. ¿Por qué crees que necesitan este tipo de voltaje?
  2. Investiga qué otros aparatos de tu casa usan convertidores y revisa cuál es voltaje que utilizan.
  3. Escribe una lista de los aparatos que revisaste, así como su voltaje, incluye al menos 5.
  4. Busca información que describa cómo se realiza esta conversión.

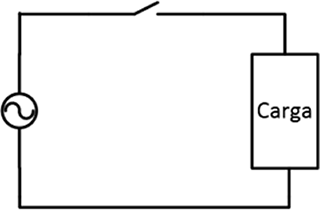

  5. Si en el diagrama de abajo, la fuente alimenta con una forma de onda senoidal y el switch cierra cada vez que pasa por el semiciclo negativo. ¿Cómo sería el voltaje que recibe la carga?


  6. Define qué diferencias presenta el voltaje que se observa en la carga y el que proporciona la fuente.
  7. Realiza un reporte de dos cuartillas donde incluyas todos los puntos antes mencionados, incluyendo gráficas con que despliegue los resultados del punto anterior.
Concepto Ponderación
Lista de equipos eléctricos y sus voltajes.

25%

Forma de onda de la carga.

25%

Definición de diferencias entre los voltajes observados.

25%

Reporte con gráficas que muestren los resultados de la instrucción 6.

25%

Realiza la entrega de tu reporte a través de Blackboard.
