Actividad 8: Fuente de poder


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

Implementar una fuente de poder y analizará las formas de onda en las etapas que presenta.

Que el participante compare las formas de onda del circuito.

Equipo:

  • Equipo de cómputo
  • 1 Multímetro
  • 1 Osciloscopio

Herramientas:

  • 1 Set de pinzas corte y punta

Consumibles:

  • 4 Diodos 1N4001
  • 1 Protoboard
  • 1 Clavija 120 V
  • 2 Diodos 1N4007
  • 1 Fusible 1 A
  • 1 Transformador 24V a 1.2 A
  • 2 Capacitores 2200 μF
  • 4 Capacitores 100 nF
  • 1 Regulador de voltaje 7815
  • 1 Regulador de voltaje 7915

Software:

  • Software LTSpice (Simulador de circuitos de libre utilización)
  1. Para esta actividad realizarás una fuente de alimentación dual, ya que te permite obtener valores de 15V y -15V. Estos valores son muy utilizados en componentes como amplificadores operacionales.

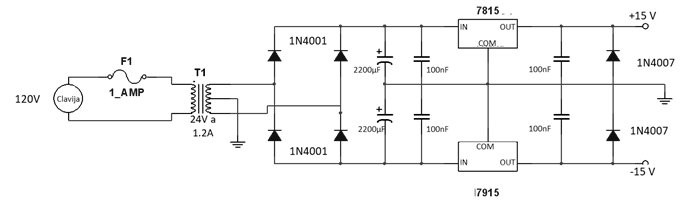

  2. Revisa el siguiente circuito:


  3. Realizar la simulación del circuito y registra su comportamiento:
      1. Revisa la forma de onda de salida
  4. Después de la simulación, implementa el circuito y registra su funcionamiento.
  5. Utilizando el equipo de medición necesario, observa la forma de onda a la salida de la fuente. ¿Se obtuvo el valor correcto?
  6. Una vez que se ha verificado el funcionamiento del circuito, deberá soldarse en una tablilla y ajustarlo en una base o caja para poder utilizarlo en circuitos de actividades próximas.
  7. Realiza un reporte donde se muestren las imágenes mencionadas en la actividad y comentarios sobre los resultados obtenidos.
Concepto Puntaje
Simulación e Implementación del circuito.

60

Presentación en tablilla y en caja.

30

Reporte.

10

Realiza la entrega de tu reporte a través de Blackboard y entrega el circuito al impartidor.


Tarea 8: Análisis de rectificadores controlados monofásicos


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante analizará un rectificador monofásico, y con base en modificaciones, empezará a comprender el funcionamiento del circuito al utilizar tiristores y modificar el ángulo de disparo.

Que el participante comprenda el funcionamiento de los rectificadores monofásicos.

Computadora con conexión a internet

  1. Observa el circuito de la siguiente figura y dibuja la forma de onda del voltaje.


  2. Supongamos que ahora, en lugar de rectificar como normalmente se observó, se bloquea la conducción hasta llegar al valor máximo de voltaje en la carga, ¿cómo cambiarían los valores proporcionados? Dibuja la forma de onda.
  3. Si ahora se permite la conducción hasta un cuarto del segmento, ¿cuál será el ángulo de disparo? Dibuja la representación del voltaje en la carga.
  4. El segmento que fue descrito es el rectificador controlado, el cual utiliza tiristores en lugar de diodos. Busca información de equipos que utilicen esta última estructura.
  5. Realiza un reporte en el que resumas lo anterior.
Concepto Ponderación
Descripción del circuito.

45%

Formas de onda obtenidas.

45%

Formato de reporte.

10%

Realiza la entrega de tu reporte a través de Blackboard.
