Actividad 11. Tu propio motor de corriente directa


Revisa las lecturas, ligas y videos que se encuentran en los íconos de la barra izquierda, antes de realizar la actividad sobre este tema.

El participante documentará, por medio de un reporte ilustrado, la construcción de su propio motor de corriente directa.

Que el participante construya un pequeño motor de corriente directa y registre su funcionamiento.

Herramientas:

  • 1 desarmador
  • 2 set de Cable banana (Cables banana, BNC, clavija)
  • 2 Pinzas  (Pinza de corriente)
  • 1 Pinza (Pinza de corte angular)

Consumibles:

  • 2 metros de Cable aislado (Calibre 16 o 18. Se puede tomar un cable eléctrico que ya no sirva y partirlo por la mitad longitudinalmente)
  • 1 Batería (9 volts)
  • 2 Imanes

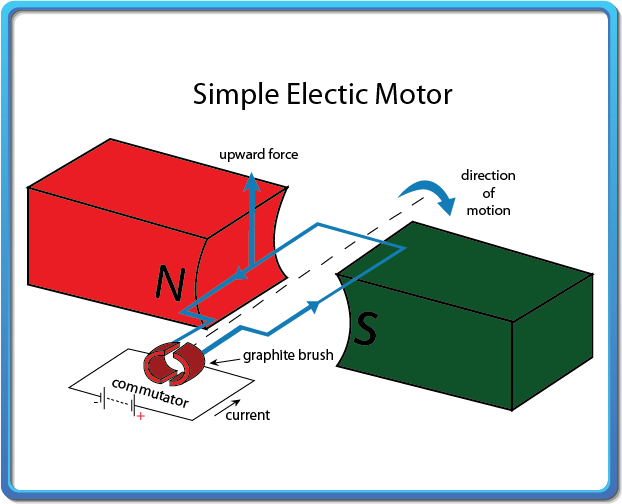

Con base en la figura mostrada, construye un pequeño motor de corriente directa.

  1. Forma una espira de corriente de ocho o diez vueltas con el alambre magneto.
  2. Coloca los imanes de tal forma que los polos opuestos se enfrenten.
  3. Crea un sistema sencillo que sujete la espira de alambre y permita su libre rotación.
  4. Construye los conmutadores de la máquina de acuerdo a lo visto en la figura.
  5. Conecta las terminales de la batería y observa girar tu motor de CD.
  6. Hay muchos videos en YouTube disponibles sobre cómo hacer un motor sencillo de CD.
  7. Documenta el proceso de construcción en un reporte con fotografías.
Criterio Puntaje
Ensamble de espira e imanes

20

Funcionamiento correcto del motor

50

Calidad del reporte

30

  • Motor de CD para ser observado por instructor.
    Reporte con la documentación del proceso de construcción del motor incluyendo fotografías a través de Blackboard.
